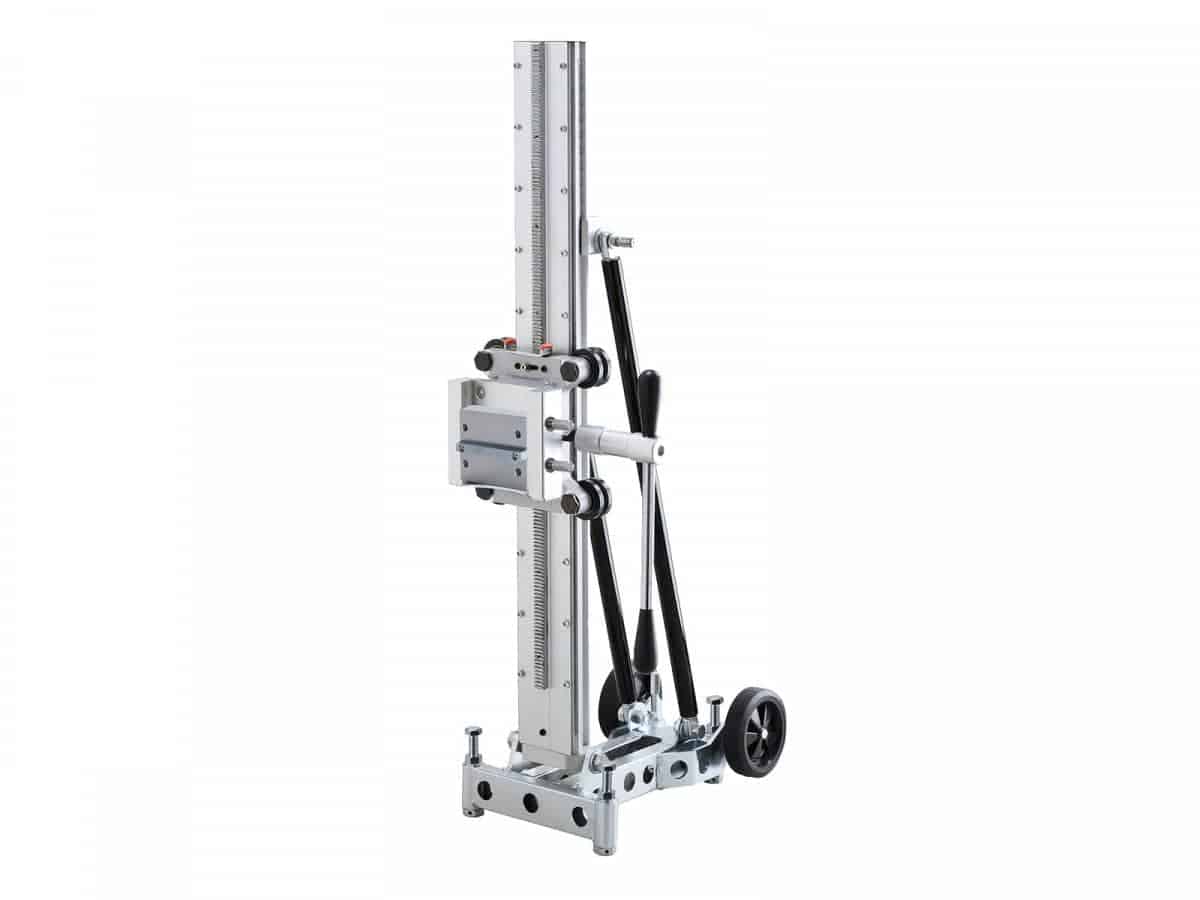

Stojak wiertniczy AGP S500 2m

Max. średnica wiercenia: 350 mm
Max. średnica wiercenia z podkładkami: 500 mm
Skok skuteczny: 690 mm (opcjonalnie 1390 mm)
Maksymalny kąt / nachylenie: 45 °

Parametry stojaka:

ModelS500
Max. średnica wiercenia350 mm
Max. pojemność za pomocą „przekładek”500 mm
Skuteczny skok690 mm
Skuteczne podnoszenie za pomocą długiego słupka1390 mm (jako wyposażenie opcjonalne)
Max. kąt / nachylenie45 °
Wymiary (dł. X szer. X wys.)480 x 240 x 1025 mm
masa19,08 kg

Opis

Stojak wiertniczy AGP S500 2m

Stojak wiertarski S500 jest idealny do wszystkich wiertnic diamentowych z pistoletem i rękojeścią D lub modeli DM9, DM10, DM12, DM14 za pomocą płyty montażowej lub wierteł innych producentów. Maksymalna średnica lub zdolność wiercenia wynosi 350 mm (bez elementów dystansowych) lub 500 mm (z elementami dystansowymi), przy skutecznym skoku 500 mm, lub do 1390 mm z przedłużoną kolumną o długości 1,6 m (brak w zestawie). Możesz go również przechylić pod kątem do 45 ° .

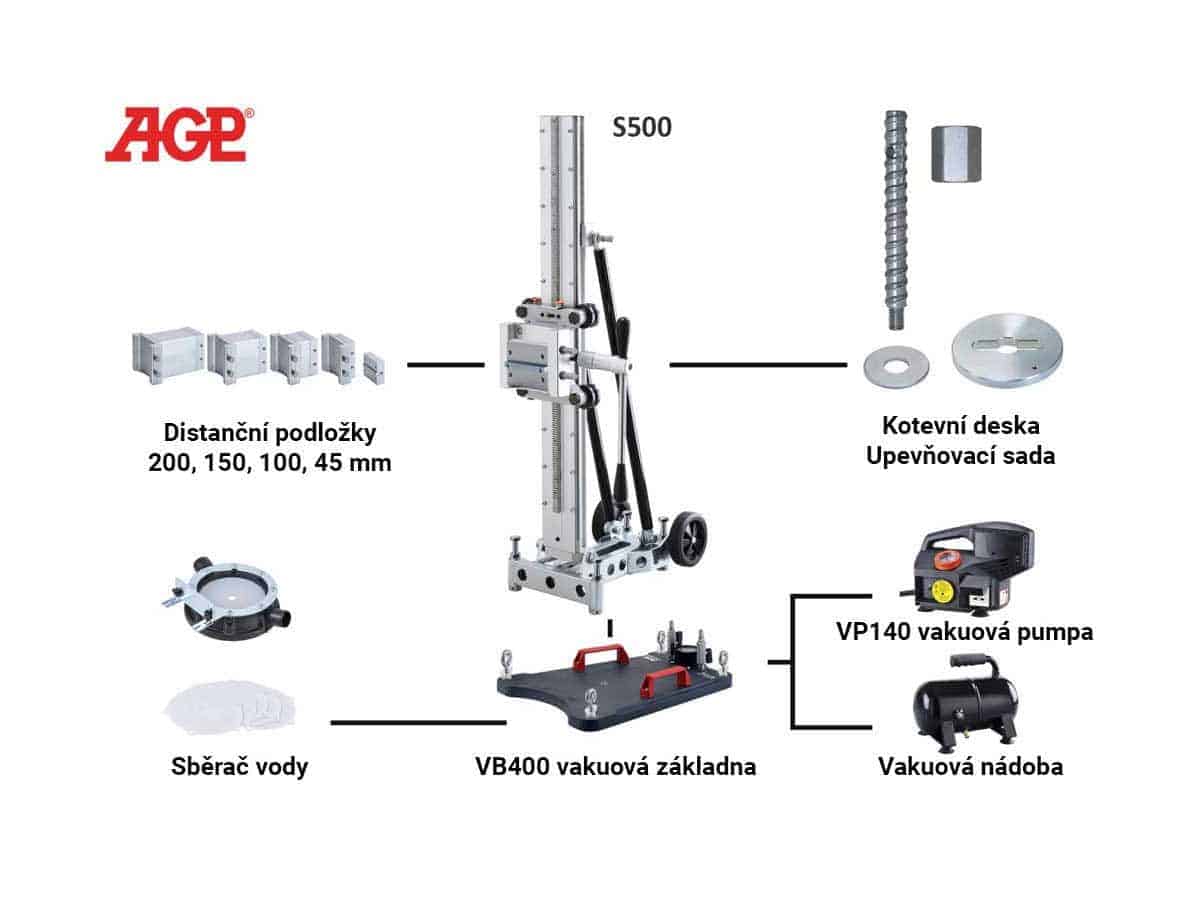

Przekładki służą do zwiększenia podstawowej średnicy wiercenia i są dostępne w rozmiarach 45, 100, 150 i 200 mm (dla stojaków S500, S800) i mogą być montowane razem, aby osiągnąć wymaganą odległość.

Konstrukcja stojaka wykonana jest z aluminium i stali o wysokiej wytrzymałości, aby zapewnić możliwie najniższą masę w stosunku do wysokiej sztywności i eliminacji wibracji, stojak ma aluminiową kolumnę ze stalowymi wkładkami, precyzyjne prowadzenie rolki do precyzyjnej regulacji i korbę ręczną, która może być również używana jako klucz.

Stojak wyposażony jest w unikalny system szybkiego zwolnienia kołyski, dzięki czemu nigdy nie było tak szybkiego i łatwego montażu / demontażu wiertła ze stojaka! Ponadto stojak ma wrzeciono korbowe z przekładniami redukcyjnymi 4: 1 i 3.3: 1, co znacznie ułatwia operatorowi wiercenie.

Użyć „wspornika mocującego D60” do zamocowania wierteł o średnicy szyjki 60 mm. Dotyczy wierteł: DM160, DM2, DM5, DM51D, DM51P, DM52P, DM52D, DM6P, DM6D, DMC6P, DMC6D, DM62, DM8P.

S500 można zakotwiczyć za pomocą „ zestawu montażowego ” i „ płytki kotwiącej ” do montażu stojaka wiertarskiego za pomocą metody mocowania kotwy. Alternatywnie, system mocowania próżniowego z różnymi akcesoriami, takimi jak podkładka próżniowa z pompą próżniową, może być stosowany w sytuacjach, w których zakotwiczenie w materiale nie jest możliwe.
Podciśnieniowy system mocujący należy stosować wyłącznie do montażu na poziomej powierzchni i maksymalnej średnicy 112 mm. W przypadku większych wymiarów należy zastosować system kotwiczenia. (Oba systemy mocowania nie są wliczone)
